Проектирование любого здания или сооружения начинается не с эскиза, а с анализа климатических условий. Ветер - одна из ключевых сил, воздействующих на конструкцию. Его давление может достигать критических значений, поэтому для каждого региона России определены свои нормативы.
В этой статье мы разберем, что такое ветровой район, как пользоваться картой ветровых районов и какие нагрузки предусмотрены для крупнейших городов страны.
Что такое ветровой район и зачем нужна карта?
Ветровой район - это зона на территории страны с определенным нормативным значением ветрового давления. Чем выше номер района (от I до VII), тем сильнее ветер, который теоретически может обрушиться на постройки. Эти данные критичны для расчета устойчивости стен, крыш, опор линий электропередач и рекламных конструкций.

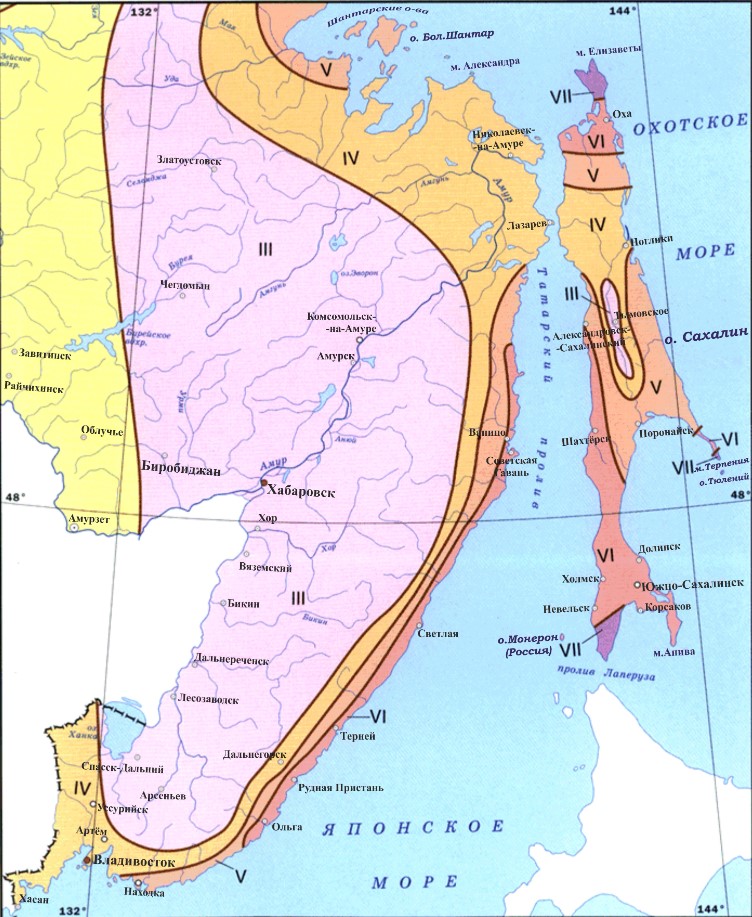

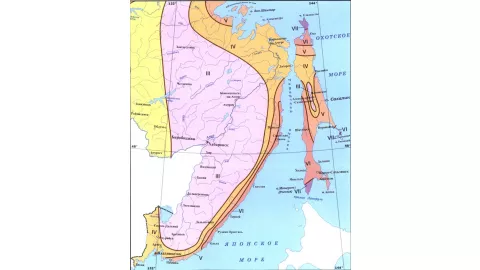

Основным нормативным документом в этой области является СП 20.13330.2016 «Нагрузки и воздействия». В нем представлена карта 2 районирование территории Российской Фдерации по давлению ветра, а также отдельные карты для специфических регионов: Крыма, Камчатки, Сахалина и др.
Как читать карту ветрового давления?
Согласно таблице 11.1 СП 20.13330.2016, вся территория РФ поделена на 8 зон (включая подрайон Iа). Каждомуветровому районусоответствует своя величина нормативного давленияwₒ.
|
Ветровой район
|
Iа
|
I
|
II
|
III
|
IV
|
V
|
VI
|
VII
|
|
wₒ, кПа
|
0,17
|
0,23
|
0,30
|
0,38
|
0,48
|
0,60
|
0,73
|
0,85
|
Например, если ваш город находится в III районе, то нормативное давление ветра на высоте до 10 метров составляет 0,38 кПа (или 38 кг/м²).
Ветровая нагрузка для крупных городов
Чтобы вам было проще ориентироваться, мы составили таблицу ветровые нагрузки таблица по районам для самых популярных городов. Здесь наглядно видно, как различаются условия даже внутри одного федерального округа.
| Город |
Субъект РФ |
Номер карты СП 20.13330 |
Ветровой район |
Нормативное давление, кПа |
| Москва |
Московская область |
Карта 2 |
I |
0,23 |
| Санкт-Петербург |
Ленинградская область |
Карта 2 |
II |
0,30 |
| Новосибирск |
Новосибирская область |
Карта 2 |
III |
0,38 |
| Екатеринбург |
Свердловская область |
Карта 2 |
I |
0,23 |
| Нижний Новгород |
Нижегородская область |
Карта 2 |
I |
0,23 |
| Казань |
Республика Татарстан |
Карта 2 |
II |
0,30 |
| Челябинск |
Челябинская область |
Карта 2 |
II |
0,30 |
| Омск |
Омская область |
Карта 2 |
II |
0,30 |
| Самара |
Самарская область |
Карта 2 |
III |
0,38 |
| Уфа |
Республика Башкортостан |
Карта 2 |
II |
0,30 |
| Красноярск |
Красноярский край |
Карта 2 |
III |
0,38 |
| Пермь |
Пермский край |
Карта 2 |
I |
0,23 |
| Воронеж |
Воронежская область |
Карта 2 |
II |
0,30 |
| Волгоград |
Волгоградская область |
Карта 2 |
III |
0,38 |
| Краснодар |
Краснодарский край |
Карта 2г(Кавказ) |
IV |
0,48 |
| Ростов-на-Дону |
Ростовская область |
Карта 2г(Кавказ) |
III |
0,38 |
| Тюмень |
Тюменская область |
Карта 2 |
I |
0,23 |
| Иркутск |
Иркутская область |
Карта 2 |
III |
0,38 |
| Хабаровск |
Хабаровский край |
Карта 2а(Сахалин) |
III |
0,38 |
| Владивосток |
Приморский край |
Карта 2а(Сахалин) |
IV |
0,48 |
| Калининград |
Калининградская область |
Карта 2д |
II |
0,30 |
| Сочи |
Краснодарский край |
Карта 2г(Кавказ) |
III |
0,38 |
| Тверь |
Тверская область |
Карта 2 |
I |
0,23 |
| Рязань |
Рязанская область |
Карта 2 |
I |
0,23 |
| Саратов |
Саратовская область |
Карта 2 |
III |
0,38 |
| Оренбург |
Оренбургская область |
Карта 2 |
III |
0,38 |
| Смоленск |
Смоленская область |
Карта 2 |
I |
0,23 |
| Чебоксары |
Чувашская Республика |
Карта 2 |
I |
0,23 |
| Симферополь |
Республика Крым |
Карта 2е(Крым) |
II |
0,30 |
Как определить тип местности по ветровой нагрузке?
Просто знать ветровой район недостаточно. В расчетах важен еще итип местности по ветровой нагрузке, который учитывает окружающую застройку и рельеф. Согласно СП 20.13330, выделяют три типа:
- Тип А - открытые побережья морей, озер, степи, пустыни, тундра.
- Тип В - городские территории, лесные массивы и местности, застроенные препятствиями высотой более 10 м.
- Тип С - плотные городские районы с застройкой выше 25 м.
Этот параметр корректирует давление ветра с высотой. В центре мегаполиса (тип С) ветер слабее, чем в степи (тип А), даже если оба находятся в одномветровом районе.
Стоит помнить, что для некоторых территорий действуют уточненныеветровые зоны России:
- Москва ветровой район - несмотря на кажущуюся «слабость» I района, при проектировании высотных зданий обязательно учитываются пульсации ветра и тип местности (обычно это тип В или С).
- Санкт-Петербург ветровой район - относится ко II району, что объясняется влиянием Финского залива.
- Новороссийск - известен своей знаменитой бора. Это уникальное место, где локальные ветры могут превышать расчетные значения, что требует индивидуальных исследований.

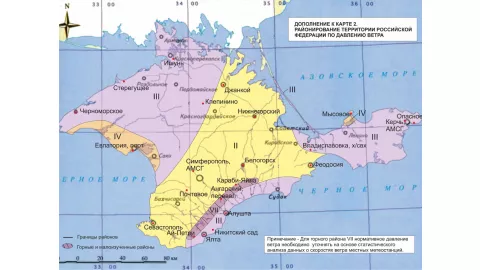

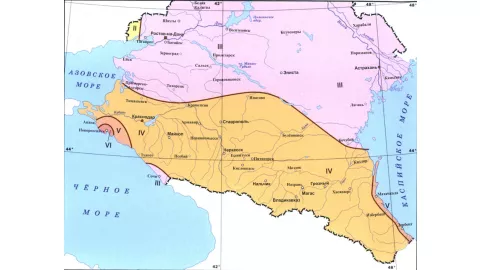

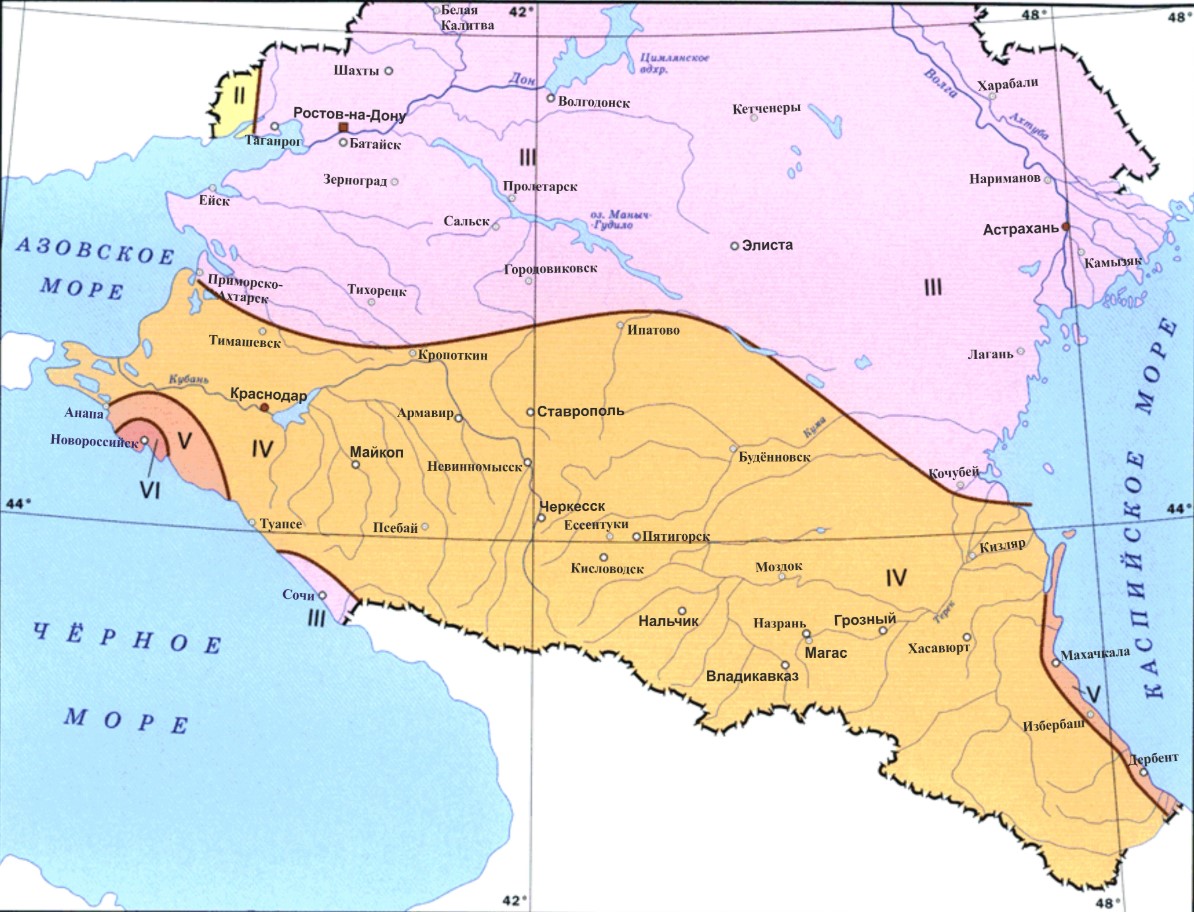

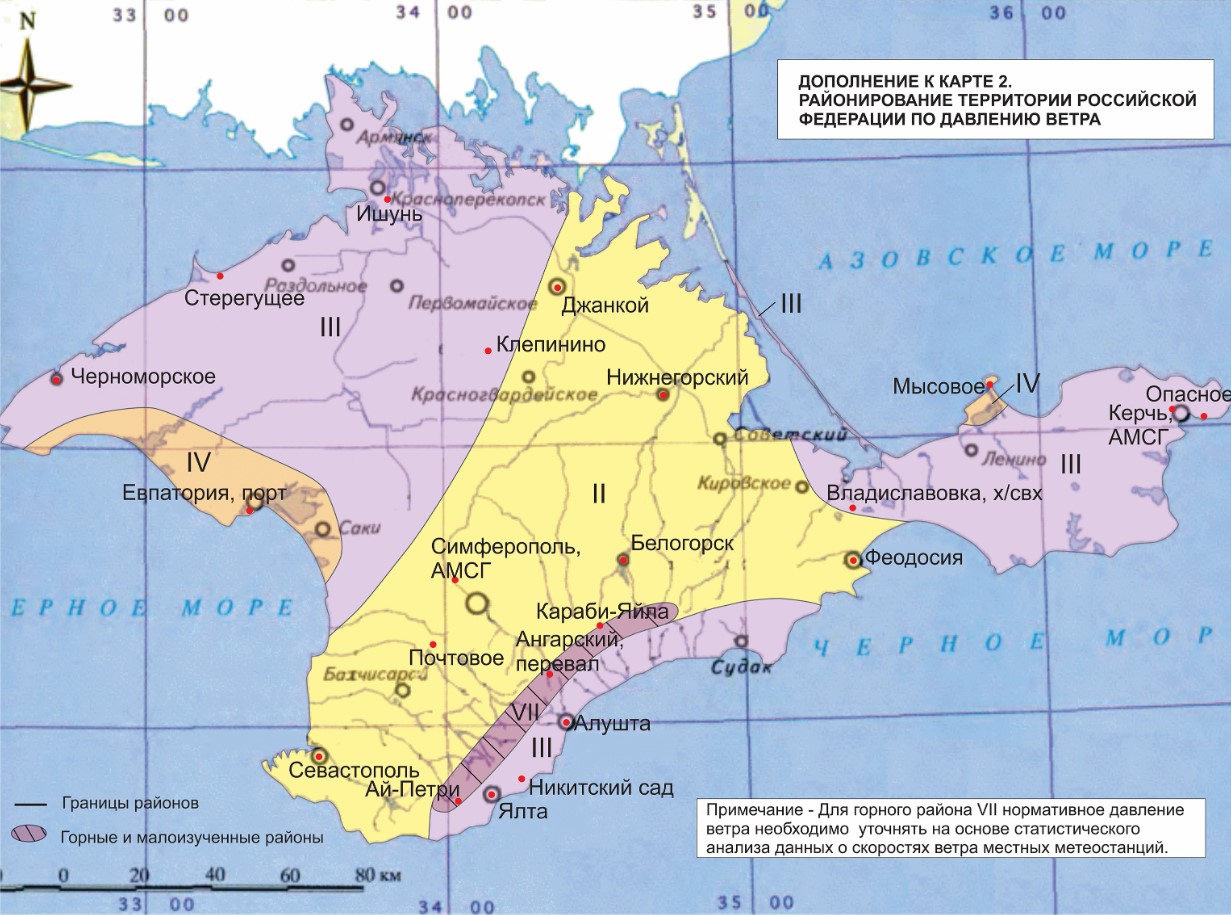

- Регионы Кавказа и Крыма выделены на отдельные карты (2г и 2е), так как горный рельеф создает сложную аэродинамику. Например,Ай-Петри ветровой район- это уже VII зона с давлением 0,85 кПа, что сравнимо с ураганными ветрами Крайнего Севера.
Таким образом,карта ветровых районов - это фундамент для безопасного и экономически оправданного строительства. Используйте актуальные данные из СП 20.13330.2016 и всегда уточняйтеветровой райони тип местности для вашего конкретного объекта.
